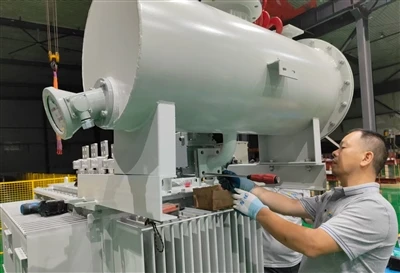

Визначення
У колах змінного струму пристрій, який підвищує або знижує напругу, називається трансформатором. Трансформатор може перетворювати будь-яке значення напруги в необхідне значення напруги з тією ж частотою, щоб відповідати вимогам передачі, розподілу та використання електроенергії.
Наприклад, електроенергія, вироблена електростанціями, має відносно низький рівень напруги, і її необхідно підвищити, щоб передавати її у віддалені зони споживання електроенергії. Зони споживання електроенергії повинні знизити напругу до відповідного рівня для живлення енергетичного обладнання та щодня
електрообладнання. Трансформатори виготовляються на основі принципів електромагнітної індукції.
Будівництво
Трансформатор складається із залізного сердечника, виготовленого з листів ламінованої кремнієвої сталі (або листів електротехнічної сталі) і двох комплектів котушок, намотаних навколо залізного сердечника. Залізний сердечник і котушки взаємно ізольовані без електричного з’єднання між ними.
Принцип роботи
Теоретична перевірка показує, що відношення напруг між первинною та вторинною котушками трансформатора пов’язане з відношенням витків первинної та вторинної котушок, яке можна виразити такою формулою:
Напруга первинної котушки / Напруга вторинної котушки=Витки первинної котушки / Витки вторинної котушки
Це говорить про те, що чим більше витків, тим вище напруга. Отже, можна побачити, що якщо вторинна котушка має менше витків, ніж первинна, це понижуючий трансформатор. І навпаки, це крок-трансформатор.
Класифікація
За заявкою:
Силові трансформатори
Трансформатори електропечі
Випрямні трансформатори
Високочастотні випробувальні трансформатори-
Гірничі трансформатори
Реактори
Трансформатори, що регулюють напругу
Вимірювальні трансформатори
За ємністю:
Малі й середні-трансформатори
Великі трансформатори
Трансформатори-надвеликої потужності
За номером фази:
Однофазні-трансформатори
Три{0}}фазні трансформатори
За кількістю обмоток:
Дво{0}}обмоткові трансформатори
Три{0}}обмоткові трансформатори
Авто-трансформери
За методом регулювання напруги:
Трансформатори регулювання напруги без навантаження
Трансформатори регулювання напруги- під навантаженням
За охолоджуючим середовищем:
Масляні-трансформатори
Сухі-трансформатори
Газонаповнені-трансформатори
За способом охолодження:
Масляні-трансформатори з самоохолодженням-
Масляні-трансформатори повітряного-охолодження
Масляні-трансформатори повітряного-охолодження з примусовою циркуляцією
Масляні-трансформатори водяного-охолодження з примусовою циркуляцією
Сухі-трансформатори
За основною структурою:
Трансформатори типу -сердечника
Трансформатори оболонкового-типу
Інші класифікації:
За матеріалом провідника (трансформатори з мідного дроту та трансформатори з алюмінієвого дроту)
За рівнем ізоляції нейтральної точки (повністю ізольовані трансформатори та градуйовані ізоляції трансформаторів)
За кількістю підключених генераторів (подвійні-роздільні та багато-роздільні трансформатори, з подвійними-роздільними трансформаторами, які далі поділяються на аксіальні та радіальні роздільні трансформатори)
За наявності електричного з’єднання в-обмотці високої напруги (звичайні трансформатори та авто-трансформатори)
Виробнича потужність
Ідеальна потужність виробництва трансформаторів: трансформатори напругою до 220 кВ, трансформатори потужністю до 120 000 кВА.
Розподільні трансформатори
Пояснення 1:Трансформатори з низькою напругою менше 1,1 кВ називають розподільними.
Пояснення 2:Трансформатори потужністю 2500 кВА і нижче називають розподільними.
Силові трансформатори
Трансформатори, які використовуються для передачі та трансформації електроенергії в електромережах, разом називають силовими трансформаторами.
компоненти
Трансформатор складається з шести основних частин: залізного сердечника, котушок, ізоляції корпусу, проводів, масляного бака та загального вузла.
Принцип роботи з навантаженням
Коли трансформатор працює з навантаженням, зміни струму вторинної котушки викличуть відповідні зміни струму первинної котушки. Відповідно до принципу балансу магніторушійної сили можна вивести, що струми в первинній і вторинній котушках обернено пропорційні числу витків котушки. Сторона з більшою кількістю витків має менший струм, тоді як сторона з меншою кількістю витків має більший струм.
